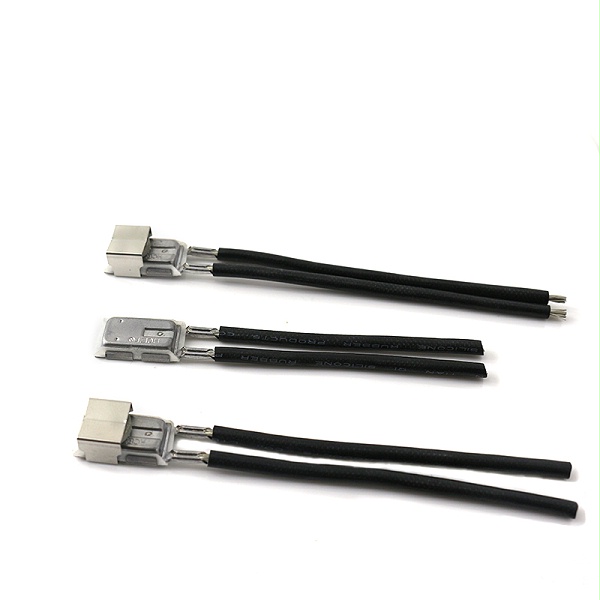

海川3MP断电复位型电流过载保护器同时具有过热保护和控制电流过载时间保护功能，电源断开之后要手动复位才能接通，今天小编讲解一下关于它的组成结构。

3MP手动复位型电机热保护器是新型电机过流过热保护器，金属外壳、金属底板、绝缘纸把金属外壳和金属底板隔开，金属外壳内焊接双金属片和动触点，热双金属片的一端焊接有连接铁钉，连接铁钉焊接在金属外壳上，金属外壳上设置PTC，底板上焊有发热丝，另一端设置有与动触点接触的静触点。工作原理：双金属片受热后发生翻转，动触点和静触点分开，PTC元件会产生高阻值，PTC会使热保护器处于断路状态，当电源切断后，PTC降温，在降温一段时间后热保护器会复位，再次接通电源。

3MP断电复位型电流过载保护器PTC通电发热使双金属片触点断开，提高了设备工作的安全性与可靠性，可安装在电机绕组内外，灵活方便。
